NY20E
NY20E

LK-NY20E K-Band آپٹیکل ٹرانسمیٹر

  • الٹرا وائیڈ بینڈ (25GHz سے بہتر)
  • DWDM
  • ہائی ڈائنامک رینج
  • اعلی پیداوار کی طاقت
  • کم رشتہ دار شدت کا شور (RIN)
  • متعدد کام کرنے کے طریقے دستیاب ہیں۔
  • آپریٹنگ کیس کا درجہ حرارت: (-40 ℃ ~ 70 ℃)
  • آؤٹ پٹ آپٹیکل پاور 10mW تک
انکوائری

+ 86 29 88244373

مصنوعات کی وضاحت

LK-NY20E K-Band آپٹیکل ٹرانسمیٹر ایک نفیس آپٹیکل کمیونیکیشن ڈیوائس ہے جو ہائی پاور لیزر لائٹ سورس، الٹرا وائیڈ بینڈ لیتھیم نیوبیٹ (LiNbO3) انٹینسٹی ماڈیولیٹر، وولٹیج اسٹیبلائزیشن کنورژن سرکٹ، ڈرائیونگ سرکٹ، اور مانیٹرنگ اور انڈیکیشن سرکٹ کو مربوط کرتی ہے۔

یہ ٹرانسمیٹر طول موج پر ماڈیولڈ آپٹیکل سگنلز کو آؤٹ پٹ کرنے کے لیے ڈیزائن کیا گیا ہے جو گھنے ویو لینتھ ڈویژن ملٹی پلیکسنگ (DWDM) کے لیے انٹرنیشنل ٹیلی کمیونیکیشن یونین (ITU) کے معیار کے مطابق ہے۔ یہ 25GHz سے زیادہ ماڈیولیشن بینڈوڈتھ کا حامل ہے، تیز رفتار ڈیٹا ٹرانسمیشن کو فعال کرتا ہے۔ یہ آلہ آؤٹ پٹ لائٹ ویو لینتھ میں بہترین استحکام کے ساتھ 10mW تک کی آؤٹ پٹ آپٹیکل پاور فراہم کرنے کی صلاحیت رکھتا ہے۔

LK-NY20E سیریز واحد مثبت پاور سپلائی وولٹیج پر کام کرتی ہے، جس سے وولٹیج کی حد میں +12V سے +36V تک مستحکم کارکردگی کو یقینی بنایا جاتا ہے۔ مزید برآں، ٹرانسمیٹر میں ایک اشارے کا فنکشن شامل ہے جو پاور سپلائی اور آپٹیکل پاور آؤٹ پٹ دونوں کے نارمل آپریشن کی تصدیق کرتا ہے، جو سسٹم کی نگرانی اور دیکھ بھال کے لیے ایک قابل اعتماد حیثیت کا اشارہ فراہم کرتا ہے۔

تکنیکی خصوصیات

مطلق زیادہ سے زیادہ درجہ بندی

پیرامیٹر       آئیکن کم سے کم. قسم۔ میکس. یونٹ
سٹوریج درجہ حرارت TSTG 55- + 25 + 85 ℃
آپریشن کا درجہ حرارت TC 40- + 25 + 70 ℃
آر ایف ان پٹ پاور1 Pin - + 15 + 25 dBm
وولٹیج Vin + 12 + 12 + 36 V

(1) مسلسل لہر (CW) ورکنگ موڈ۔

آپٹیکل اور برقی تفصیلات (TC = 22±3℃)

پیرامیٹر       آئیکن کم سے کم. قسم۔ میکس. یونٹ نوٹ
طول موج λ 1527.99 - 1563.05 nm ITU سٹینڈرڈ
تعدد (3dB) f3dB 2 - 25 گیگاہرٹج -
لائٹ آؤٹ پٹ پاور P 10 - - mW -
متعلقہ شدت کا شور رائن - - 155- ڈی بی سی / ہرٹج -
واپسی کا نقصان (VSWR) VSWR - - 2.5 - -
ان پٹ 1 ڈی بی کمپریشن - + 17 - - dBm -

بجلی کی فراہمی (TC = 22±3℃)

پیرامیٹر  کم سے کم. قسم۔ میکس. یونٹ
وولٹیج + 12 + 12 + 36 V
موجودہ(2) 0.4 0.7 1.2 A

(2)ٹیسٹ کی حالت: Vin=+12V۔


● عام جوابی وکر

شکل 1 LK-NY20E K-Band ٹرانسمیٹر عام رسپانس وکر



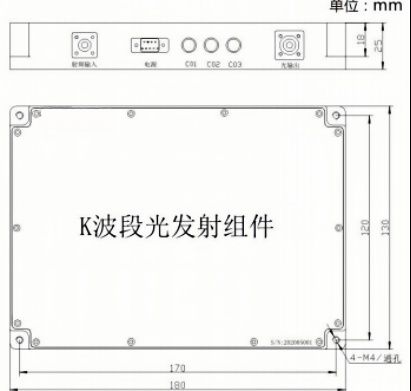

● طول و عرض یونٹ: ملی میٹر[انچ]

جانچ

شکل 2 LK-NY20E ٹرانسمیٹر طول و عرض

آر ایف کنیکٹر: ایس ایم اے

پاور کنیکٹر: J30J-9-ZKP


● بجلی کی فراہمی کا پن

پیرامیٹر تفصیل
پن 1 2 3 4 5 6 7 8 9
وولٹیج Vin NC GND NC

● آرڈر کی معلومات

شیٹ 1:

آئیکن تفصیل
20E K-بینڈ بیرونی ماڈیولیشن ٹرانسمیٹر

شیٹ 2:

ضابطے تعدد (THz) طول و عرض (این ایم)   ضابطے تعدد (THz) طول و عرض (این ایم)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

شیٹ 3:

آئیکن تفصیل
PM1 پانڈا فائبر
PM2 بیضوی ریشہ

شیٹ 4:

آئیکن تفصیل
CM صارف کی تخصیص
A ایف سی / اے پی سی
درخواستیں

  • اینٹینا اور ریڈار

  • ساٹ کام۔

  • الیکٹرانک انسدادی نظام

  • اینالاگ آر ایف لنکس ٹرانسمیشن/تاخیر

  • براڈ بینڈ وائرلیس کمیونیکیشن

  • موبائل کمیونیکیشن بیس اسٹیشن

  • ڈی ڈبلیو ڈی ایم سسٹم

  • تقسیم شدہ ریڈار سسٹم
