LK-FCPD InGaAs فوٹو ڈیٹیکٹر
- وائڈ بینڈوتھ
- Incorporated Bias-T
- O/E ہائبرڈ انٹیگریٹڈ
- کم شور، براڈ بینڈ
- SMA رابط
- کم گہرا کرنٹ، ہائی سگنل ٹو شور کا تناسب۔
- چھوٹے فارم فیکٹر
مصنوعات کی وضاحت
فائبر کپلڈ فوٹو ڈیٹیکٹر (FCPD) ایک جدید آپٹو الیکٹرانک ہائبرڈ سسٹم ہے، جس میں براڈ بینڈ Indium Gallium Arsenide (InGaAs) فوٹوڈیوڈ شامل ہے۔ InGaAs PIN فوٹوڈیوڈ کو 1000 سے 1650 نینو میٹر تک طول موج کا جواب دینے کے لیے ڈیزائن کیا گیا ہے۔ LK-FCPD 1 گیگاہرٹز، 2.5 گیگا ہرٹز کی بینڈوتھ فراہم کرنے کی صلاحیت رکھتا ہے، اور 8 گیگا ہرٹز کی زیادہ سے زیادہ بینڈوتھ کی صلاحیت کے ساتھ حسب ضرورت حل پیش کرتا ہے۔ یہ آلہ +5 وولٹ سپلائی وولٹیج سے چلتا ہے اور آپٹیکل ان پٹ کے لیے معیاری FC (چہرے سے رابطہ) فائبر آپٹک کنیکٹر سے لیس ہے۔ ریڈیو فریکوئنسی (RF) آؤٹ پٹ کو ایک SMA-مطابقت کنیکٹر کے ذریعے سہولت فراہم کی جاتی ہے، جو 50 ohms سے مماثل رکاوٹ ہے۔
LK-FCPD ہلکا پھلکا ہے، 15 گرام سے کم، جو ان ایپلی کیشنز کے لیے فائدہ مند ہے جن میں کم سے کم بڑے پیمانے کی ضرورت ہوتی ہے۔ یہ آلہ خطرناک مادوں کی پابندی (RoHS) ہدایت 2.0 کے مطابق ہے، اس بات کو یقینی بناتا ہے کہ یہ سخت ماحولیاتی اور حفاظتی ضوابط پر پورا اترتا ہے۔
تکنیکی خصوصیات
| عام اور مطلق زیادہ سے زیادہ درجہ بندی | ||||
|---|---|---|---|---|
| پیرامیٹر | سم۔ | Typ | درجہ بندی | یونٹ |
| اسٹوریج درجہ حرارت کی حد | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| آپریٹنگ کیس درجہ حرارت کی حد | TC | 25 | -40 ～ +70 | ℃ |
| تعصب وولٹیج | VR | +5 | +4.75 ～ +5.25 | V |
| آپٹیکل ان پٹ پاور | پن | 0 | +5 | dBm |
| برن آؤٹ آپٹیکل پاور | PB | - | + 13 | dBm |
| لیڈ سولڈرنگ درجہ حرارت | Tp | 280 (10 سیکنڈ) | 330 (10 سیکنڈ) | ℃ |
| الیکٹریکل / آپٹیکل خصوصیات (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| پیرامیٹر | SYM | ٹیسٹ کی حالت | پیرامیٹر ویلیوز | یونٹ | |||
| طول موج کی حد | λ | - | 1000 سے 1650 | nm | |||
| احاطہ ارتعاش | - | - | ایل بینڈ | ایس بینڈ | CM | - | |
| چھوٹا سگنل بینڈوتھ | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | گیگاہرٹج | |
| ذمہ داری | Re | VR =+5V، پیin = 1mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| طول و عرض فلیٹنس | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| آؤٹ پٹ VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| سنترپتی آپٹیکل پاور | Ps | VR = +5 V، λ = 1550 nm AC ماڈیولڈ |
+5 | dBm | |||
| سنترپتی آر ایف آؤٹ پٹ پاور | Pباہر | - | 10- | dBm | |||
| ڈارک کرنٹ | ID | - | 10 ≤ | nA | |||
| آؤٹ پٹ مائبادا | RL | - | 50 | Ω | |||
● عام ردعمل کے منحنی خطوط

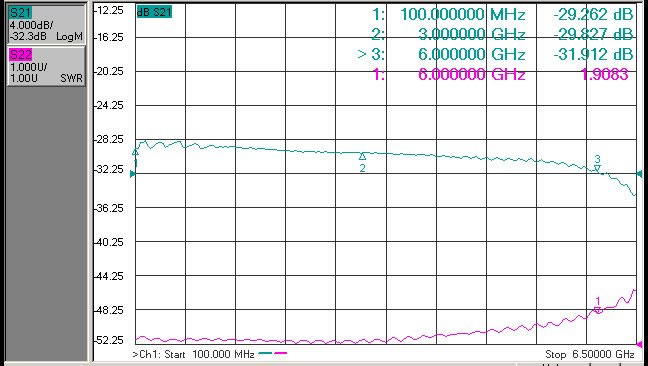

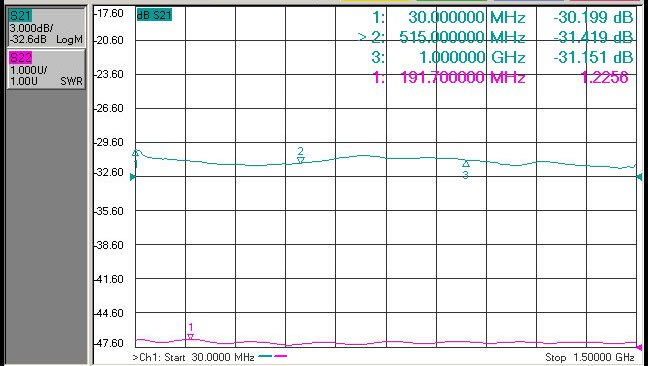

انجیر ۔ 1 L- بینڈ FCPD InGaAs فوٹو ڈیٹیکٹر فریکوئینسی رسپانس
انجیر ۔ 2 S- بینڈ FCPD InGaAs فوٹو ڈیٹیکٹر فریکوئینسی رسپانس
انجیر ۔ 3 C- بینڈ FCPD InGaAs فوٹو ڈیٹیکٹر فریکوئینسی رسپانس

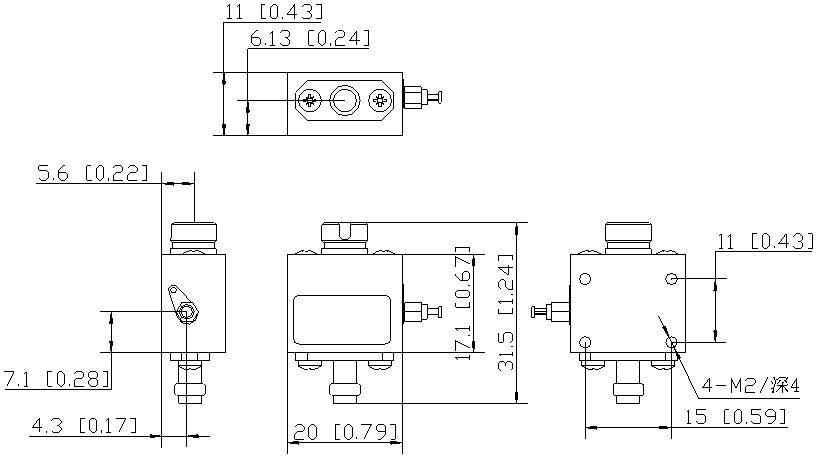

●طول و عرض اور پن (یونٹ: ملی میٹر[انچ])
آپٹیکل کنیکٹر: ایف سی (چہرے سے رابطہ) فائبر آپٹک کنیکٹر
آر ایف کنیکٹر: ایس ایم اے
●معلومات کو ترتیب دینا
شیٹ 1:
| ضابطے | اینالاگ بینڈوتھ |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | حسب ضرورت (≦ 8GHz) |
● احتیاطی تدابیر
آپٹو سرکٹ سے منسلک کرنے سے پہلے یقینی بنائیں کہ فائبر کپلنگ کا پہلو صاف ہے۔
استعمال میں نہ ہونے پر آر ایف انٹرفیس اور آپٹیکل انٹرفیس کو ڈسٹ کیپ سے ڈھانپ دیا جائے گا۔
اسٹوریج، نقل و حمل میں مناسب ESD تحفظ کی ضرورت ہے۔
ہمارے تمام معیاری فوٹو ڈیٹیکٹرز کو ماڈیولز میں اپنی مرضی کے مطابق بنایا جا سکتا ہے！
درخواستیں
ریڈار انفارمیشن پروسیسنگ
الیکٹرانک جنگ
اینٹینا کی پیمائش
فائبر آپٹک کمیونیکیشنز
سیکیورٹی اور نگرانی
