LK-NYSD Mini UWB DML لیزر ماڈیول

  • چھوٹے ڈیزائن
  • براہ راست ماڈیولیشن
  • ہائی ڈائنامک رینج
  • 18 GHz بینڈوتھ
  • کم تھریشولڈ کرنٹ
  • اعلی پیداوار کی طاقت
  • SMA کنیکٹر کے ساتھ 7 پن بٹر فلائی پیکیج
  • آپریٹنگ کیس کا درجہ حرارت: -40 سے 70 ℃
  • بہتر وشوسنییتا
  • کم RIN
انکوائری

+ 86 29 88244373

مصنوعات کی وضاحت

LK-NYSD لیزر ایک کمپیکٹ، براہ راست ماڈیولڈ DFB لیزر ہے جو لکیری فائبر آپٹک کمیونیکیشن سسٹم میں اعلیٰ کارکردگی کے لیے ڈیزائن کیا گیا ہے۔ یہ 1310nm، 1550nm، اور CWCM پر طول موج کا اخراج کرنے کی صلاحیت رکھتا ہے۔ یہ لیزرز 12 گیگا ہرٹز یا 18 گیگا ہرٹز فریکوئنسیوں پر سگنلز کی ترسیل کے لیے کواکسیئل کیبل سسٹم کے بہترین متبادل کے طور پر کام کرتے ہیں۔

یہ ٹرانسمیشن کے دوران RF سگنل کی سالمیت کو محفوظ رکھ کر مائکروویو کمیونیکیشن نیٹ ورکس کی وشوسنییتا کو بڑھاتا ہے۔ ان خصوصیات کی وجہ سے، یہ لیزر مصنوعات ایپلی کیشنز کے وسیع اسپیکٹرم میں سگنل کے معیار کو نمایاں طور پر بڑھاتی ہیں، جیسے اینٹینا ریموٹنگ، ٹیلی میٹری، ٹائمنگ اور حوالہ سگنل کی تقسیم، اور پیمائش اور تاخیر کی لکیریں۔

LK-NYSD لیزر میں ایک مربوط آپٹیکل آئسولیٹر، تھرمو الیکٹرک کولر (TEC)، تھرمسٹر، لیزر ڈائیوڈ چپ، اور مانیٹر فوٹوڈیوڈ شامل ہیں، جن میں سے سبھی کو ہرمیٹک تحفظ کو یقینی بنانے کے لیے 7 پن کے تتلی پیکج کے اندر سیل کیا گیا ہے۔

تکنیکی خصوصیات

مطلق زیادہ سے زیادہ درجہ بندی

پیرامیٹر آئیکن کم سے کم. میکس. یونٹ
لیزر ڈایڈڈ فارورڈ کرنٹ If - 120 mA
لیزر ڈایڈڈ ریورس وولٹیج V - 1 V
سامنے کی طاقت Pf - 20 dBm
PD ریورس وولٹیج V - 15 V
فارورڈ کرنٹ (PD) Im - 2 mA
آپریشن کا درجہ حرارت کرنے کے لئے 40- + 70 ° C
سٹوریج درجہ حرارت Ts 55- + 85 ° C
سٹوریج رشتہ دار نمی Sr - 85 %

الیکٹریکل / آپٹیکل خصوصیات (TC = 22±3℃)

پیرامیٹر آئیکن ٹیسٹ کی حالت کم سے کم Typ زیادہ سے زیادہ یونٹس نوٹ
طول موج λ IF = Iop، T = اوپر 1310nm، 1550nm، CWDM
-		 nm منتخب
فرکوےنسی - ایکس بینڈ 0.1 - 12 گیگاہرٹج -
کو بینڈ 1 - 18
آپٹیکل آؤٹ پٹ پاور P IF=Iop - 10 - mW 1
تھرشولڈ کرنٹ Ith - - - 10 mA -
آپریشن موجودہ۔ Iop - - 55 100 mA -
آپریشن وولٹیج Vop - - 1.5 2.5 V -
ڈھال کی کارکردگی SE - 0.2 - - ڈبلیو / اے -
سائیڈ موڈ دبانے کا تناسب ایس ایم ایس آر۔ IF=Iop 30 - - dB -
متعلقہ شدت کا شور RIN - - 150- 130- DB / ہرٹج -
بینڈوتھ (-3dB، I=60mA) S21 ایکس بینڈ - 12 - گیگاہرٹج -
کو بینڈ - 18 -
واپسی کا نقصان (VSWR) VSWR ایکس بینڈ - - 2 dB -
کو بینڈ - - 2.2
ان پٹ 1 ڈی بی کمپریشن - - 15 - - dBm -
تھرمسٹر مزاحمت Rth @ 25. C - 10 - کوہم۔ -
TEC کرنٹ It - - - 1.2 A 2
TEC وولٹیج Vt - - - 2.5 V 2
اہلیت (PD) Ct - - - 20 pF -
مانیٹرنگ کرنٹ Im - 0.10 - 2.0 mA -
تاریک کرنٹ (PD) Id - - - 50 nA -

تبصرہ:تمام لیزر چپس ویفرز سے آتی ہیں جن کو نمائندہ بہت سے آلات استعمال کرکے تصدیق کی گئی ہے جن کو برن ان کے لیے قابل قبول پیداوار حاصل کرنا ضروری ہے۔

1. لیزر کا درجہ حرارت 25℃، 55mA پر کرنٹ کرنٹ سیٹ کریں۔

2. آپریشن کیس کا درجہ حرارت -40~70℃


● عام وکر

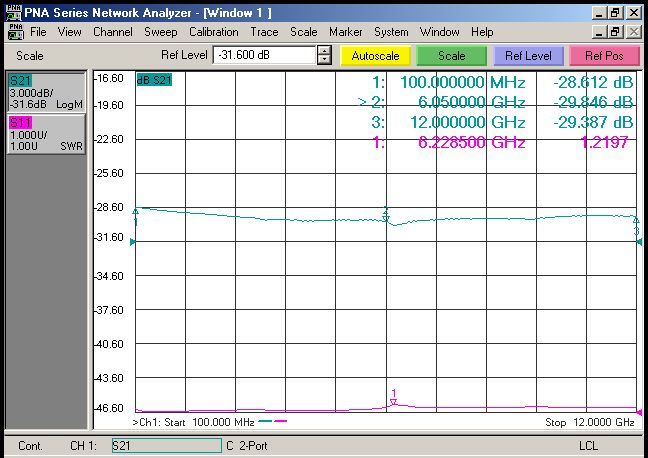

شکل 1. LK-NYSD سیریز لیزر X بینڈ S-کرو

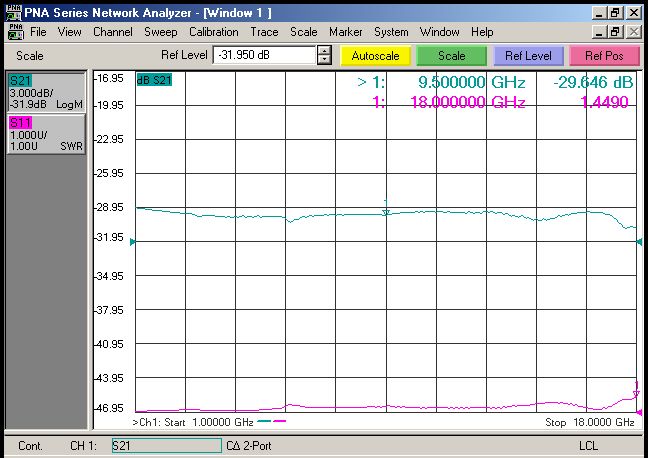

شکل 2. LK-NYSD سیریز لیزر Ku band S-curve


● عام سپیکٹروگرام

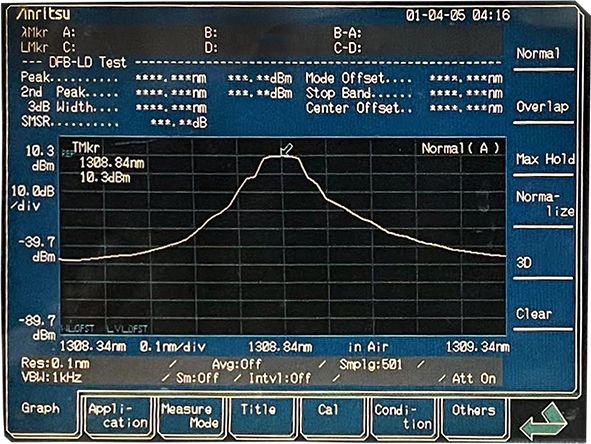

شکل 3. LK-NYSD سیریز لیزر سپیکٹروگرام - بینڈ 1nm

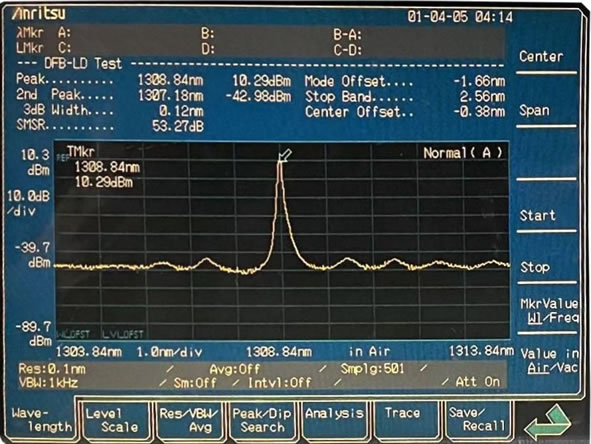

شکل 4. LK-NYSD سیریز لیزر سپیکٹروگرام - بینڈ 10nm


● طول و عرض

شکل 5. LK-NYSD سیریز کا طول و عرض


● پن کی تعریف

آئٹم ڈیفینیشن
پن 1 2 3 4 5 6 7 8 9
تفصیل PD- PD+ LD- تھرمسٹٹر تھرمسٹٹر TEC- TEC+ آریف پیداوار آپٹیکل ان پٹ 输入
قسم -- -- -- -- -- -- -- SMA-K ایف سی / اے پی سی

● آرڈر کی معلومات

شیٹ 1:

ماڈل 13 15 W1 W2 W3 W4 W5 W6 W7
طول و عرض (این ایم) 1310 1550 1270 1290 1310 1330 1350 1370 1390
CWDM

شیٹ 2:

ماڈل فرکوےنسی
X 0.1 ~ 12 GHz
Ku 1 ~ 18 گیگا ہرٹز

شیٹ 3:

ماڈل آپٹیکل کنیکٹر کی قسم تبصرہ
N اپنی مرضی کے مطابق
A ایف سی / اے پی سی معیاری 9/125μm سنگل موڈ فائبر
P ایف سی / پی سی معیاری 9/125μm سنگل موڈ فائبر

درخواستیں

  • تیز رفتار ڈیٹا کمیونیکیشنز

  • اینٹینا ریموٹنگ

  • سیلولر اور پی سی ایس نیٹ ورکس

  • ینالاگ آر ایف لنکس ٹرانسمیشن

  • ملٹری کمیونیکیشنز

  • ٹریکنگ، ٹیلی میٹری، اور کنٹرول

  • ٹیلی میٹری سسٹمز

  • فوجی اور دفاعی نظام
