LK-D-SS-18-T سیریز آپٹیکل ڈیلے لائن اور آپٹیکل سمیلیٹر
- بینڈوتھ 18GHz تک
- ہائی متحرک رینج
- وسیع درجہ حرارت کی درخواست
- کم طول و عرض کا ردعمل
- اپنی مرضی کے مطابق وقت میں تاخیر
مصنوعات کی وضاحت
مائیکرو ویو فوٹوونکس کی جدید ٹیکنالوجی کا فائدہ اٹھاتے ہوئے، LK-D-SS-18-T سیریز آپٹیکل ڈیلی لائن اور آپٹیکل سمیلیٹر ایپلی کیشنز کے سپیکٹرم میں بے مثال کارکردگی پیش کرتے ہیں، بشمول ریڈار ٹیسٹنگ، سگنل پروسیسنگ، مرحلہ وار سرنی اینٹینا آپریشنز، اینٹینا سمولیشن، اور فیز شور۔ اس جدید نظام کو پورے S/C/X/Ku فریکوئنسی بینڈز پر بغیر کسی رکاوٹ کے کام کرنے کے لیے ڈیزائن کیا گیا ہے، جس کی خصوصیت کم سے کم اندراج نقصان، ایک وسیع متحرک رینج، مضبوط برقی مقناطیسی تنہائی، اور ناقابل تصور ٹرپل ٹرانزٹ سگنلز کو ہینڈل کرنے کی صلاحیت ہے۔
تکنیکی خصوصیات
الیکٹریکل / آپٹیکل خصوصیات
| پیرامیٹر | پیرامیٹر ویلیوز | یونٹ | تبصرہ | ||
| کم سے کم | عام | زیادہ سے زیادہ | |||
| فریکوئنسی رینج | 2 | - | 18 | گیگاہرٹج | |
| طول و عرض فلیٹنس | - | ± 2 | ± 2.5 | dB | |
| وقت میں تاخیر | 0.01 | - | 150 | us | اپنی مرضی کے مطابق |
| تاخیر کی درستگی | -5‰ | - | +5‰ | - | |
| اضافے کا نقصان | 0 | 20 | 30 | dB | اپنی مرضی کے مطابق |
| ان پٹ VSWR | - | 1.8 | 2.2 | - | |
| آؤٹ پٹ VSWR | - | 1.8 | 2.2 | - | |
| مائبادا | - | 50 | - | Ω | |
| ان پٹ 1 ڈی بی کمپریشن | - | + 13 | + 17 | dBm | |
| جعلی سگنل مسترد ہونے کا تناسب | 60 | - | - | ڈی بی سی | |
| شور کی شکل | - | 50 | 60 | dB | 5us، 25℃ |
| درجہ حرارت چلائیں | 55- | - | + 85 | ℃ | آرڈر کی معلومات دیکھیں |
| سٹوریج درجہ حرارت | 55- | - | + 85 | ℃ | |
| متعلقہ تاخیر بمقابلہ درجہ حرارت | - | - | 7 | پی پی ایم/℃ | |
| اندراج نقصان بمقابلہ درجہ حرارت | - | 2 | 4 | ٪ / ℃ | |
کنیکٹر کی تفصیل اور بجلی کی فراہمی
| پن | 1، 2 | 3 ، 4 ، 5 | 6، 7 | 8، 9 |
| وولٹیج | NC | GND | + 12V | NC |
| موجودہ درجہ بندی | - | - | 0.3 | - |
| زیادہ سے زیادہ موجودہ | 1 |

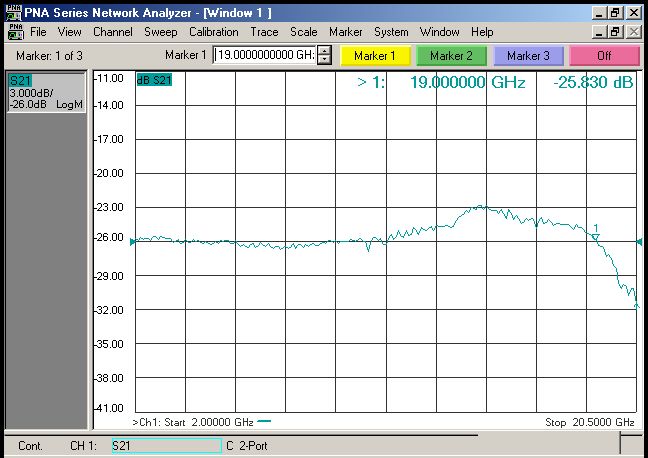

عام ردعمل کے منحنی خطوط （25℃）

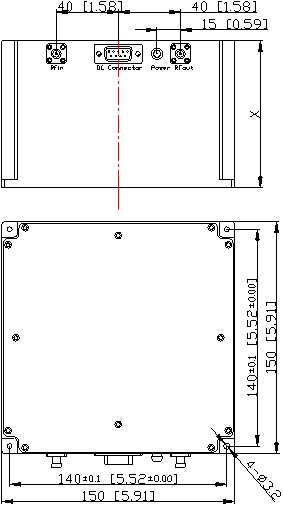

طول و عرض اور پن (یونٹ: ملی میٹرh])
آر ایف کنیکٹر: SMA-K (اپنی مرضی کے مطابق)
ڈی سی کنیکٹر: DE-9PS (اپنی مرضی کے مطابق)
| مصنوعات کی قسم | LK-D-SS-18-TG | تبصرہ | |||||
| وقت میں تاخیر (ہم) | 8 | 20 | 35 | 50 | 60 | 80 | معیاری |
| ایکس (ملی میٹر) | 37 | 50 | 65 | 80 | 90 | 110 | |
| مصنوعات کی قسم | LK-D-SS-18-TP | تبصرہ | |||||
| وقت میں تاخیر (ہم) | 8 | 35 | 60 | 80 | 110 | 150 | کومپیکٹ |
| ایکس (ملی میٹر) | 20 | 45 | 55 | 65 | 78 | 95 | |
معلومات کو ترتیب دینا
| مصنوعات کی قسم | پیکجوں کے | کوالٹی لیولز | درجہ حرارت چلائیں | سٹوریج درجہ حرارت |
| LK-D-SS-18-TGI | معیاری | انڈسٹری گریڈ | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | درمیانے درجے کا | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | خصوصی درجہ | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | کومپیکٹ | انڈسٹری گریڈ | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | درمیانے درجے کا | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | خصوصی درجہ | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
درخواستیں
ریڈار ٹیسٹنگ/انشانکن
سگنل پروسیسنگ
الیکٹرانک جنگ
مرحلہ وار اینٹینا صف
اینٹینا تخروپن
