LK-HSPD ہائی سپیڈ InGaAs فوٹو ڈیٹیکٹر
- وسیع بینڈوتھ، تیز رفتار
- Incorporated Bias-T
- ڈی سی جوڑا
- ہرمیٹک طور پر مہربند، SMA کنیکٹر
- کم گہرا کرنٹ، ہائی سگنل ٹو شور کا تناسب۔
- چھوٹے فارم فیکٹر
مصنوعات کی وضاحت
LK-HSPD ہائی سپیڈ ڈیٹیکشن ماڈیول ڈیجیٹل اور اینالاگ دونوں استعمال کو پورا کرنے کے لیے بنایا گیا ہے۔ یہ ماڈیول ایک InGaAs PIN فوٹوڈیوڈ سے لیس ہے جس کی رسپانس ویو لینتھ 1250 سے 1650 nm تک ہے، اس کے ساتھ ضروری میچنگ الیکٹرانکس بھی ہیں۔
LK-HSPD 8 GHz، 12 GHz، 18 GHz، 22 GHz، اور 30 GHz کی بینڈوتھ فراہم کرنے کے قابل ہے۔ ماڈیول کا آپریشن مخصوص ماڈل کے لحاظ سے +3.3V یا +5V کی بجلی کی فراہمی پر مبنی ہے۔ اسے 9/125μm کے معیاری سنگل موڈ فائبر کے ساتھ کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ RF آؤٹ پٹ میں SMA-مطابقت پذیر کنیکٹر یا 2.92 mm کنیکٹر، دونوں 50 ohm impedance میچ کے ساتھ ہیں۔
LK-HSPD کو ماحولیاتی عوامل سے بچانے کے لیے ہرمیٹک طور پر سیل کیا جاتا ہے، اس طرح اس کی پائیداری اور بھروسے میں اضافہ ہوتا ہے۔ یہ ہلکے وزن کے ڈیزائن کا حامل ہے، جس کا وزن 15 گرام سے کم ہے، جو ان ایپلی کیشنز کے لیے مثالی ہے جہاں وزن ایک اہم عنصر ہے۔ ماڈیول خطرناک مادوں کی پابندی (RoHS) ہدایت 2.0 کے مطابق تصدیق شدہ ہے، جو ماحولیاتی اور حفاظت کے سخت ضوابط کے ساتھ اس کی تعمیل کی تصدیق کرتا ہے۔
تکنیکی خصوصیات
| عام اور مطلق زیادہ سے زیادہ درجہ بندی | ||||
|---|---|---|---|---|
| پیرامیٹر | سم۔ | Typ | درجہ بندی | یونٹ |
| اسٹوریج درجہ حرارت کی حد | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| آپریٹنگ کیس درجہ حرارت کی حد | TC | 25 | -40 ～ +85 | ℃ |
| تعصب وولٹیج | VR | 3.3 یا 5 | 2.8 سے 5.25 | V |
| آپٹیکل ان پٹ پاور | پن | +3 | + 10 | dBm |
| برن آؤٹ آپٹیکل پاور | PB | - | + 13 | dBm |
| لیڈ سولڈرنگ درجہ حرارت | Tp | 280 (10 سیکنڈ) | 330 (10 سیکنڈ) | ℃ |
| الیکٹریکل / آپٹیکل خصوصیات (TC = 22 ± 3 ℃) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| پیرامیٹر | SYM | ٹیسٹ کی حالت | پیرامیٹر ویلیوز | یونٹ | ||||||
| طول موج کی حد | λ | - | 1000 ~ 1650 | nm | ||||||
| احاطہ ارتعاش | - | - | سی بینڈ | ایکس بینڈ | کو-بینڈ | Ku+-بینڈ | K+-بینڈ | پلس | - | |
| چھوٹا سگنل بینڈوتھ | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 8 | 0.3 ~ 12 | 0.8 ~ 18 | 2 ~ 22 | 2 ~ 30 | 0.3 ~ 18 | گیگاہرٹج | |
| ذمہ داری | Re | VR ، Pin= 1mW | λ = 1310nm | ≥ 0.85 | ≥ 0.85 | 0.8 XNUMX | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550nm | ≥ 0.95 | ≥ 0.95 | 0.75 XNUMX | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| طول و عرض فلیٹنس | A | TC =-40～+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| آؤٹ پٹ VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| تعصب وولٹیج | VR | - | + 3.3 | + 3.3 | + 3.3 | + 3.3 | +5 | +5 | V | |
| RF رابط | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| سنترپتی آپٹیکل پاور | Ps | VR ، λ = 1550nm AC ماڈیولڈ |
+7 | +7 | +7 | +7 | +7 | + 10 | dBm | |
| ڈارک کرنٹ | Id | VR | 10 ≤ | 10 ≤ | 10 ≤ | 10 ≤ | 10 ≤ | 10 ≤ | nA | |
| سنترپتی آر ایف آؤٹ پٹ پاور | ہونٹ | - | 10- | dBm | ||||||
| آؤٹ پٹ مائبادا | RL | - | 50 | Ω | ||||||
● عام ردعمل کے منحنی خطوط
(VR , λ=1550nm , TC =25 ºC ,Pin=0dBm)
(تصویر 1 سی بینڈ فوٹو ڈیٹیکٹر فریکوئینسی رسپانس)

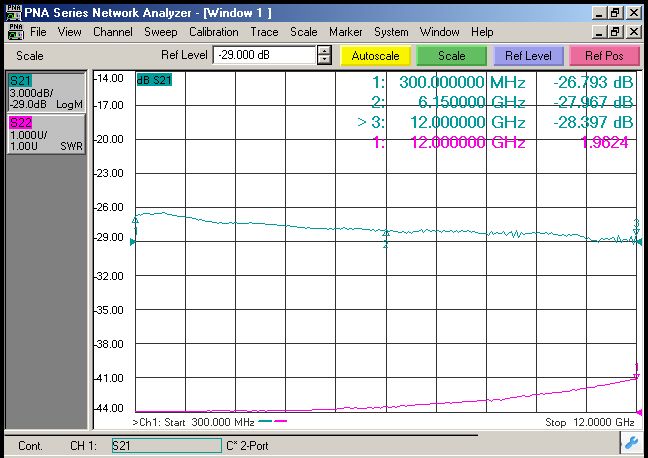

(تصویر 2 ایکس بینڈ فوٹو ڈیٹیکٹر فریکوئینسی رسپانس)
(تصویر 3 کیو بینڈ فوٹو ڈیٹیکٹر فریکوئینسی رسپانس)
(تصویر 4 K+ -بینڈ فوٹو ڈیٹیکٹر فریکوئینسی رسپانس)

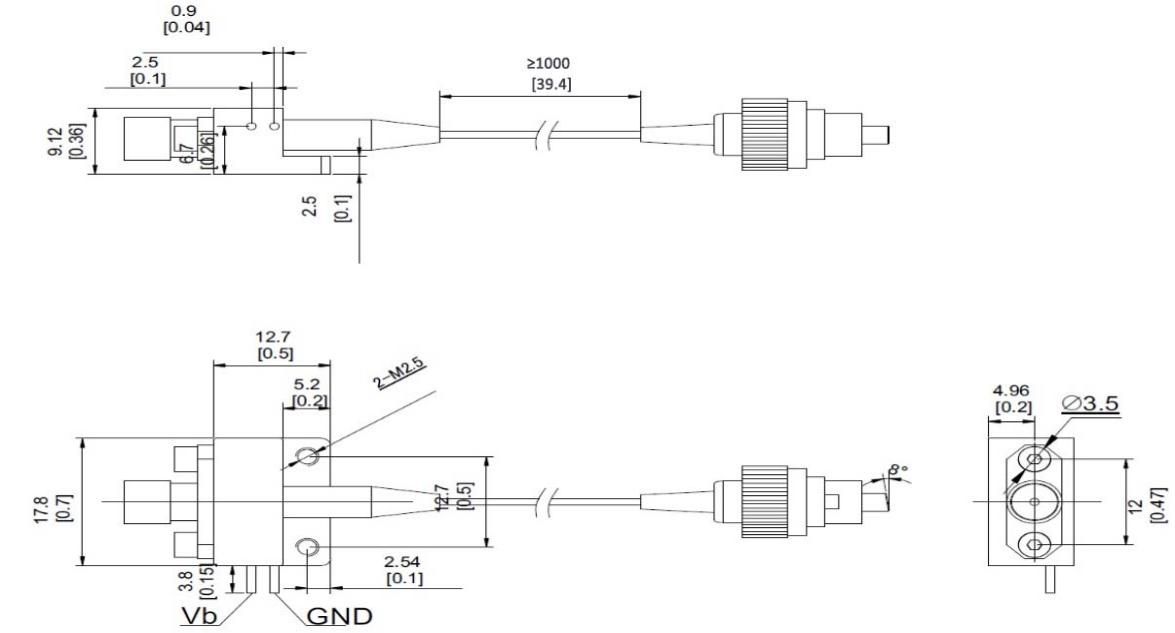

● طول و عرض اور پن (یونٹ: ملی میٹر[ انچ])
آر ایف کنیکٹر: ایس ایم اے یا 2.92 ملی میٹر
● آرڈرنگ کی معلومات
شیٹ 1:
| ضابطے | اینالاگ بینڈوتھ |
| C | 0.1 ~ 8GHz |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
| Ku+ | 2 ~ 22 گیگا ہرٹز |
| K+ | 2 ~ 30 گیگا ہرٹز |
| پلس | 0.3 ~ 18 GHz |
شیٹ 2:
| ضابطے | رابط قسم | تبصرہ |
| N | کوئی کنیکٹر نہیں ہے۔ | سنگل موڈ 9/125 μm فائبر پگٹیل |
| A | ایف سی / اے پی سی | |
| P | ایف سی / پی سی |
● احتیاطی تدابیر
فائبر کو نقصان پہنچنے سے بچنے کے لیے فائبر موڑنے کا رداس 20mm سے کم نہیں ہے۔
آپٹو سرکٹ سے منسلک کرنے سے پہلے یقینی بنائیں کہ فائبر کپلنگ کا پہلو صاف ہے۔
اسٹوریج، نقل و حمل اور استعمال میں مناسب ESD تحفظ درکار ہے۔
ہمارے تمام معیاری فوٹو ڈیٹیکٹرز کو ماڈیولز میں اپنی مرضی کے مطابق بنایا جا سکتا ہے！
درخواستیں
آپٹیکل فائبر کمیونیکیشن
ریڈار انفارمیشن پروسیسنگ
الیکٹرانک جنگ
تیز رفتار سگنل ٹیسٹ اور پیمائش
سیکیورٹی اور نگرانی
